Claudeに回路設計させてみた

概要

全体の流れ

  1. チャットベースで仕様書(SPEC.md)を作って,ブラッシュアップする
  2. 開発リポジトリを作ってAIの環境構築
  3. SPEC.mdとPLAN.mdを作って,開発を進めさせる(後で詳述)
  4. 生成されたガーバーファイルを使って,JLCPCBに発注

1. 仕様定義

ここは,結構ちゃんと絡みました. 主な私からの修正点は,

  • esp32はチップを直接実装するんじゃなくて,seeedのxiao使えば済むんじゃね?
  • シャント抵抗の使い方違うのでは? それだとGND浮くじゃん

2. 環境構築

以下の環境を使った.どんなツールを使うかから,環境構築までAIがやってくれたので,私は何もしていない.

3. AIを使った回路設計

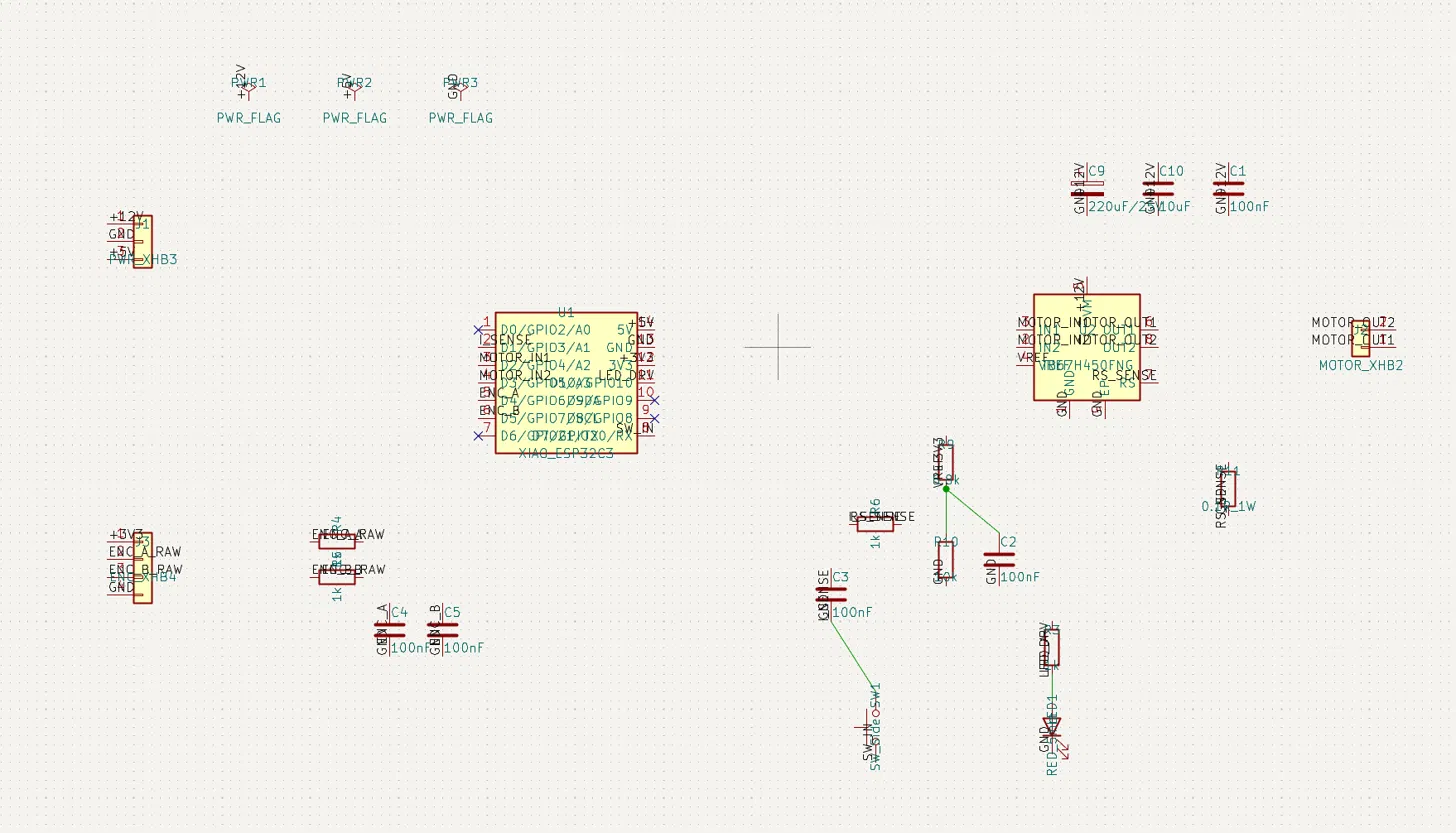

Claudeが生成した回路図

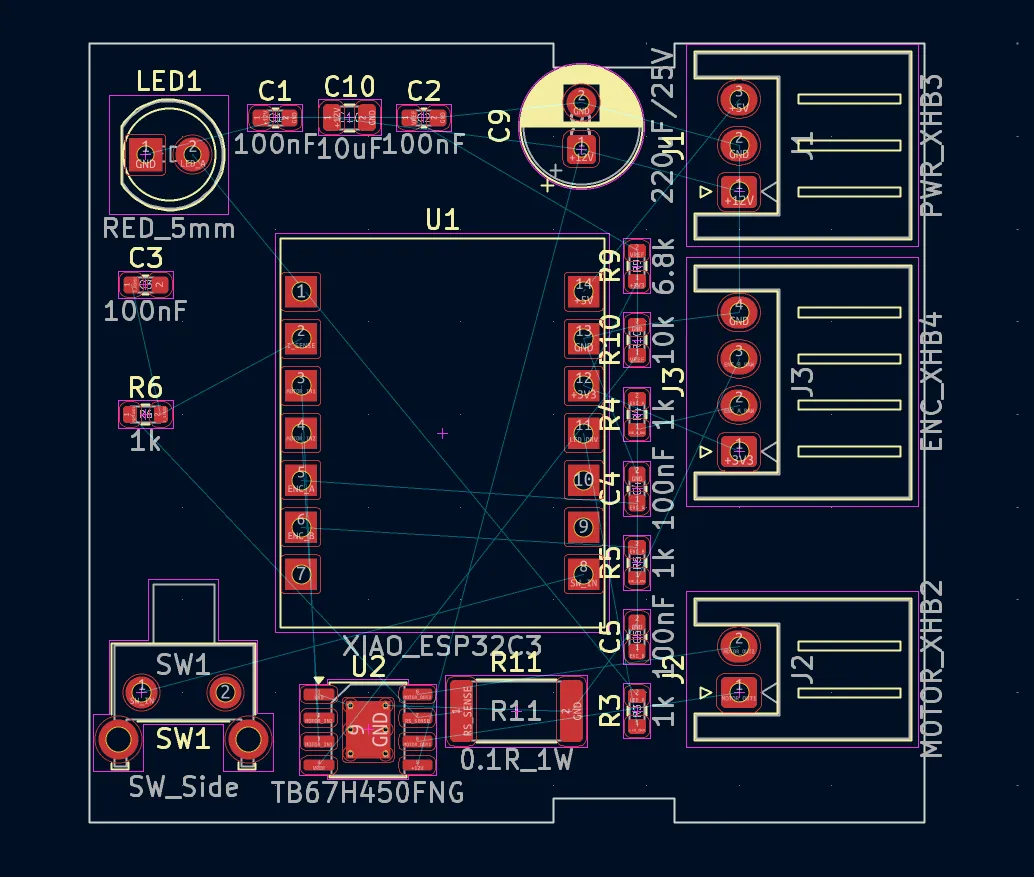

Claudeが生成した配線図

4. 発注

PCBが届いたらまた記事にします.
