名刺交換用自作たまごっち「Alcedo Pebble」

概要

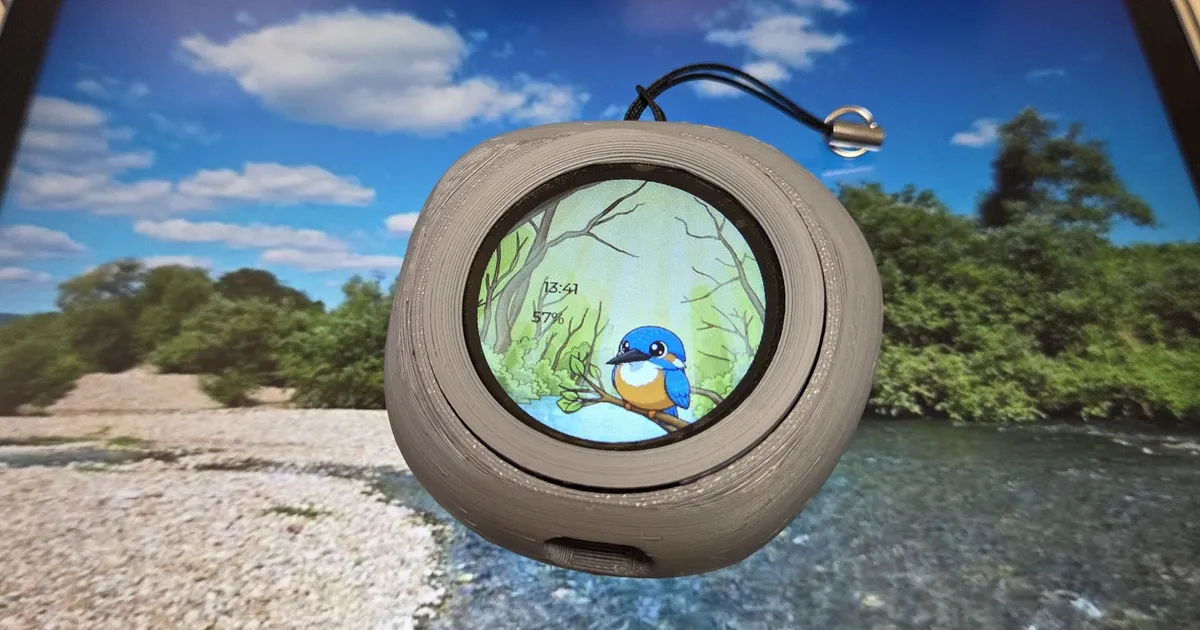

1.28インチの円形タッチディスプレイを搭載した、キーホルダーとして日常的に持ち運べる小型デバイス「Alcedo Pebble (アルセド ぺブル)

  • 開発期間：3週間
  • 主要技術スタック：ESP32，SquareLine Studio（UI製作ソフト），Solidworks，Blender，3Dプリンタ

開発の思い

私はよくものづくり系の交流会や，高専生交流会に行くことがあります． その場で，Twitterや名刺を交換する際，「私はこれの人です！」と言えるような物を持っていたら，印象に残りやすいだろうと思い，製作しました．

製作

こだわり

  • 外装を小石のようにするため，Blenderで形状を製作した．小石の形状は手に馴染みやすく，握っていて落ち着くと感じたためである．
  • SNSのリンクを，QRコードとNFCタグに仕込み搭載した．SNS交換がスムーズになり，かつ自然とデバイスを話題にできると考えたためである．
  • 石蹴りのミニゲームを搭載した，遊んでもらえたら印象に残ると思ったためである．

ハード

デバイスの内部構造を，以下の写真に示す．

使用電子部品は以下の通り

これらを限られた空間に収めるため，立体パズルのように部品を配置した．

また，組み立ては，磁石によってディスプレイを含む本体を，石の形状をした筐体内部に固定しており，激しく振ることで，分解し内部にアクセスできるようになる．これによってメンテナンス性が向上している．

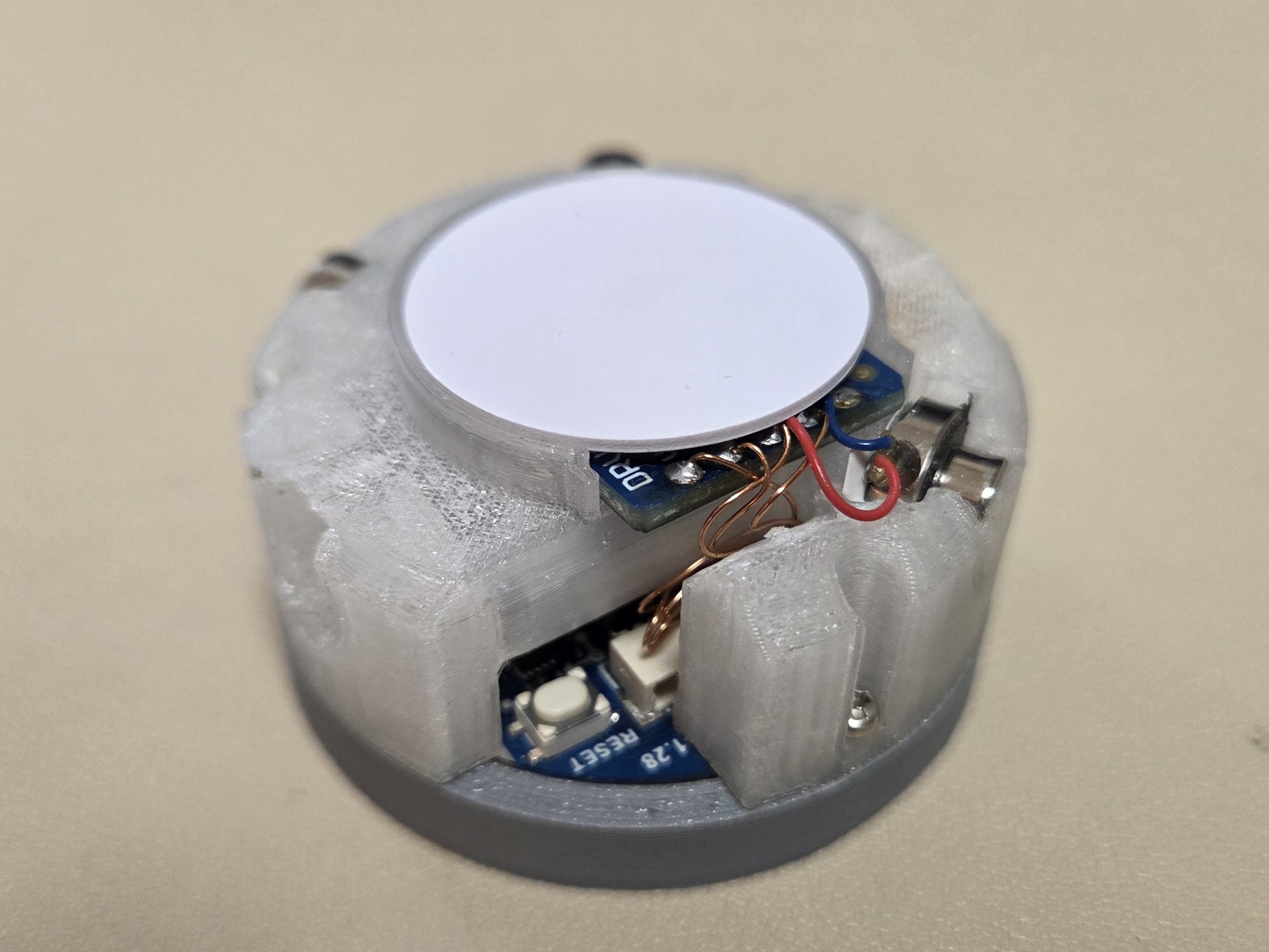

本体（バイブレーションモータ側）

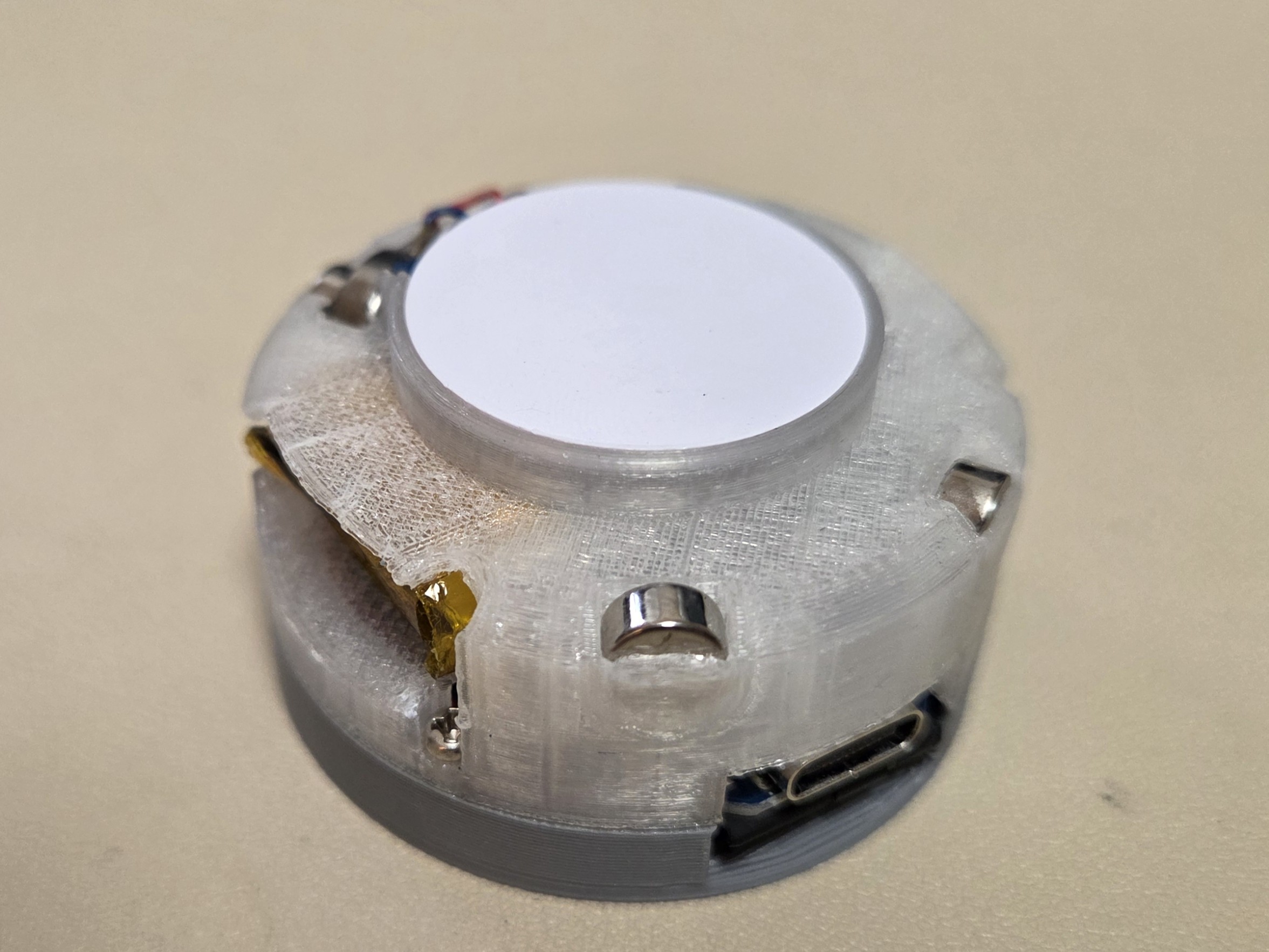

本体（usb側）

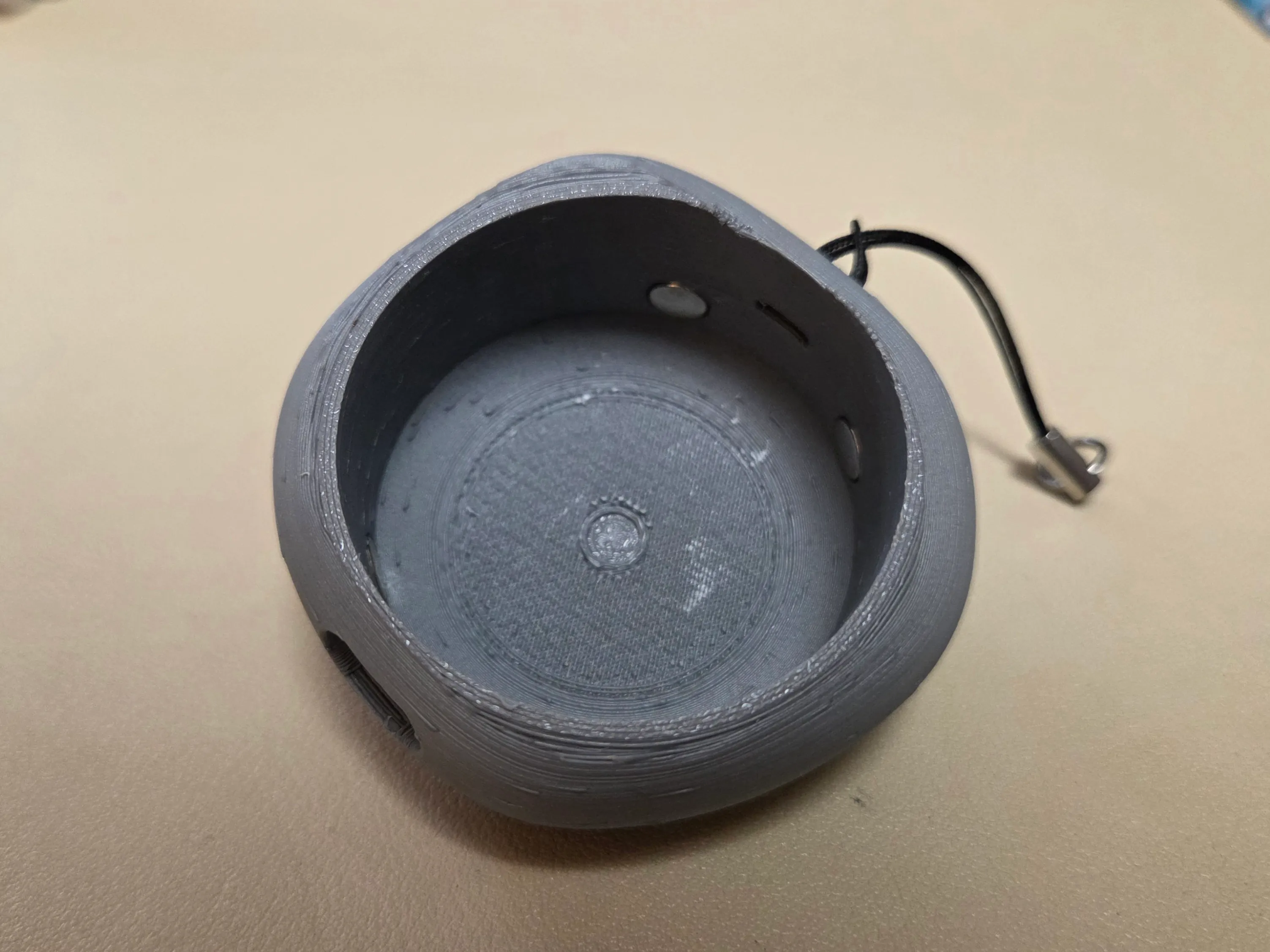

筐体内側

ソフト

SquareLine Studio というUI作成ソフトを用いて製作した． 画面をメイン画面である水上とメニュー画面である水中に分け，統一された世界観を作った．

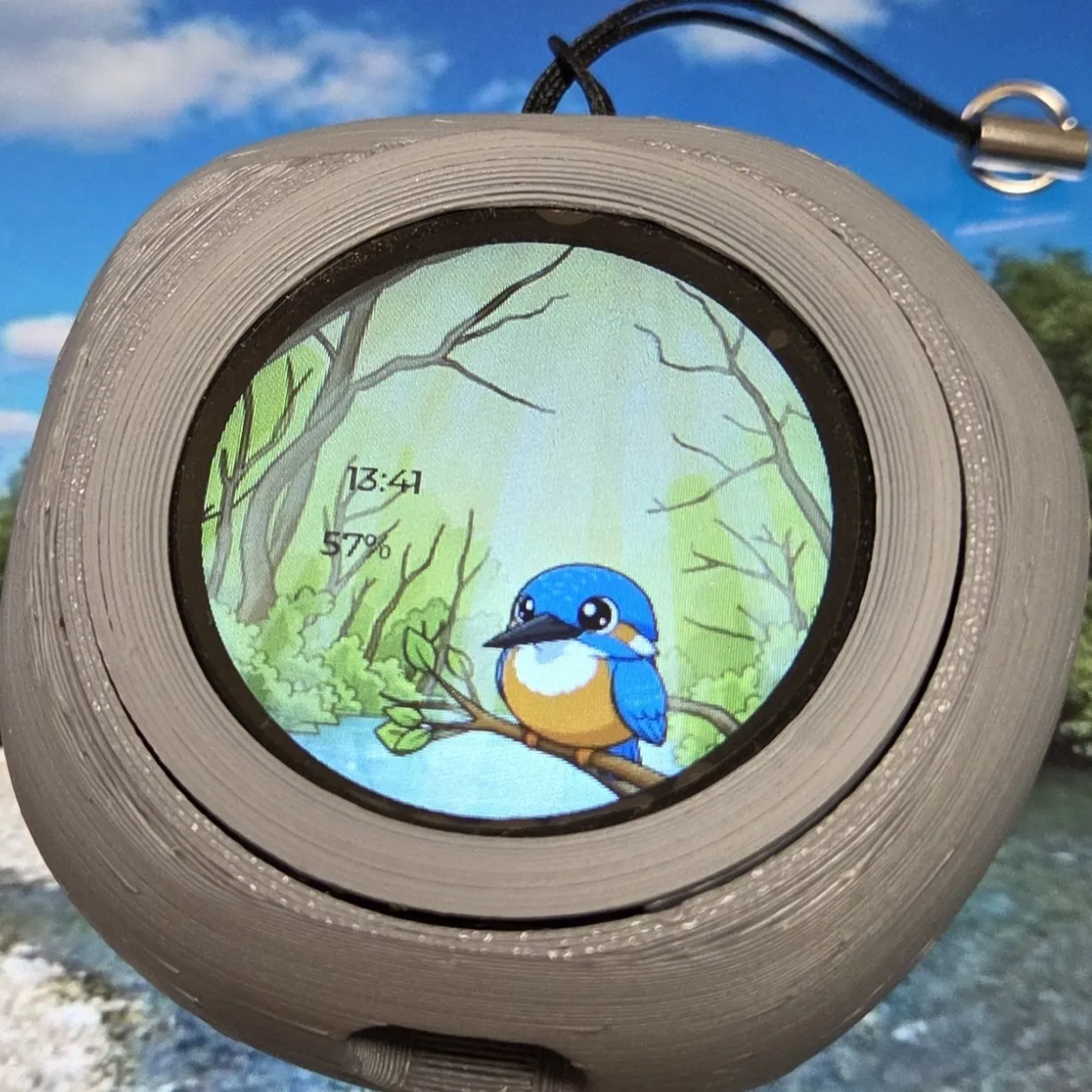

メイン画面（水上）

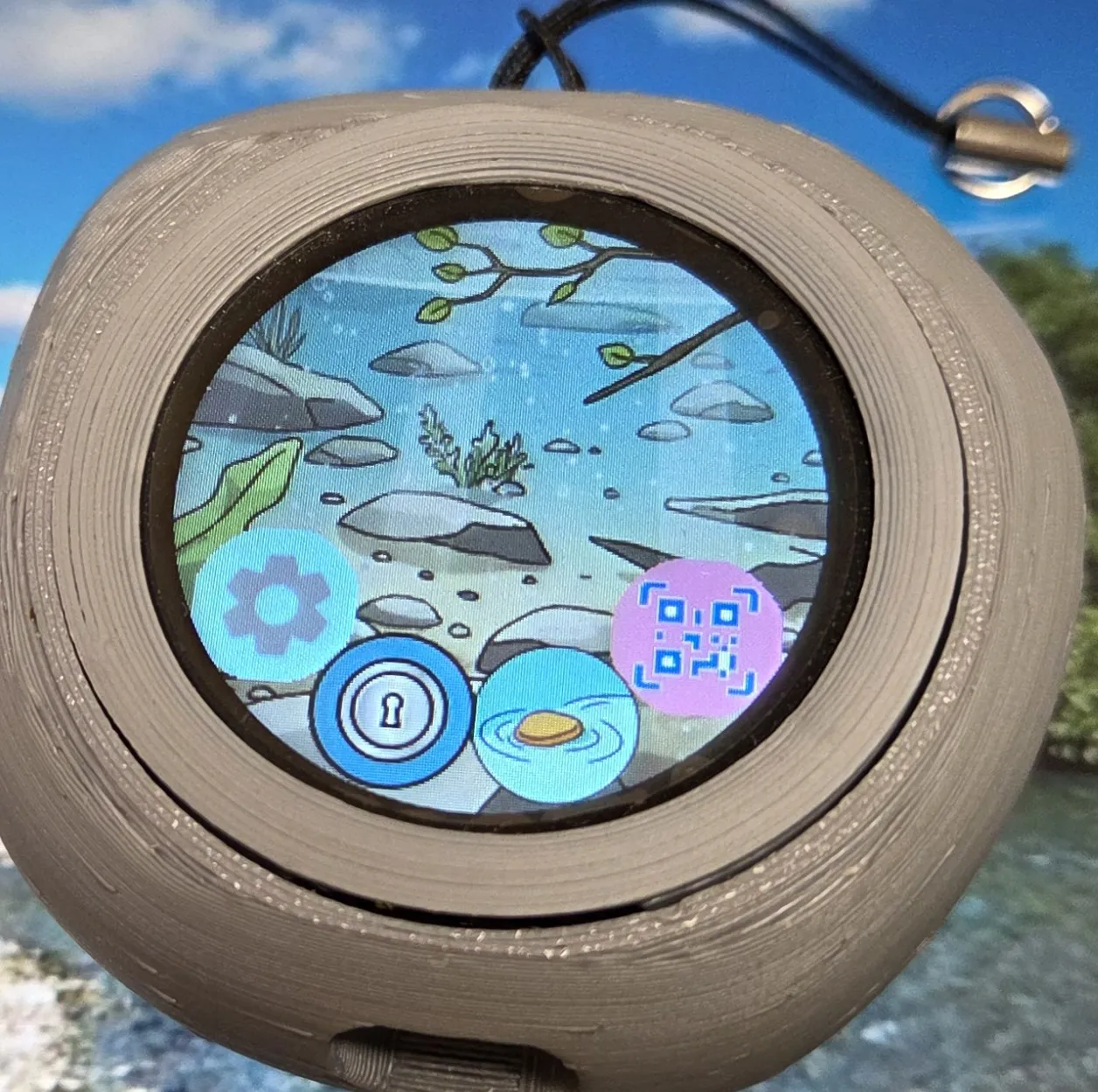

メニュー画面（水中）

成果

いくつかの交流会にこれを持って参加し，「かわいい！」や「面白い！」など肯定的な反応をもらうことができた．

今後の課題

  • 消費電力の削減：500ｍAhのバッテリーで1日くらいは持たせられるようにしたい．
  • 水中にカワセミが飛び込むアニメーションの追加．
